При покупке полуприцепа среди ряда других факторов, часто возникает вопрос выбора тормозной системы, барабанные или дисковые тормоза.
Первыми, ещё в далёком 1902 году появились дисковые тормоза, но из-за несовершенства конструкции, а именно из-за громкого скрипа, издаваемого трущимися медными колодками о тормозной диск, более широкое распространение получили барабанные тормоза. До середины 20 века они были практически единственным типом тормозных механизмов применяемых на автотранспорте, и только начиная со второй половины 20 века, широкое распространение стали получать дисковые тормозные механизмы.
Популярность барабанных тормозов была обусловлена тем, что при их применении легче добиться повышения мощности тормозного механизма за счёт увеличения диаметра с одновременным увеличением его ширины, что немаловажно для большегрузных автопоездов. С дисковыми тормозами это сложнее, так как увеличение мощности возможно только за счёт увеличения диаметра тормозного диска, который ограничен размерами колёсного диска.

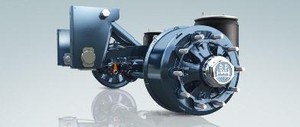

Принцип действия барабанных тормозов установленных на полуприцепах с осями BPW.
На ступице закреплён тормозной барабан, колодки устанавливаются на кронштейны через разводные эксцентрики, к колодкам приклепаны фрикционные накладки. Верхние части колодок соединены пружиной, которая растягивается при нажатии на педаль тормоза и сжимается при падении давления в тормозной системе. При подаче воздуха двигается тормозной шток, приводящий в действие тормозной вал, через регулирующее устройство подвода колодок «трещетка». Тормозные колодки прижимаются к тормозному барабану, который через ступицы связан с колёсным диском.
У барабанного тормоза имеются свои преимущества и недостатки. Начнём с достоинств:
§ Барабанный тормоз хорошо защищен от попадания влаги и пыли, колодки меньше изнашиваются на запылённой или грязной дороге. Ресурс колодок выше, чем у колодок дискового тормоза, это делает его более надёжным, долговечным и лучше приспособленным для плохих дорожных условий.
§ Так же он требует меньше внимания водителя в процессе эксплуатации автопоезда.
К минусам барабанных тормозов можно отнести их более трудоемкий и долговременный процесс технического обслуживания, так как доступ к тормозным колодкам затруднён тормозным барабаном.
На грузовой автотранспорт дисковые тормоза массово стали устанавливать только в 80-ых годах прошлого века. Изначально они предлагались в качестве опции и обладали многочисленными «детскими болячками», что отталкивало от них потенциальных покупателей. К настоящему моменту времени развитие технологий и производства сделали дисковые тормоза на полуприцепах надёжными, что привело их к широкому применению.

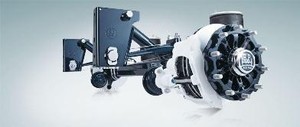

Принцип действия дисковых тормозов установленных на полуприцепах с осями BPW.
Тормозной диск крепится к ступице колеса, тормозной цилиндр через колодки сжимает тормозной диск, что приводит к затормаживанию колеса. Благодаря плавающей скобе дисковый тормоз является саморегулирующимся и самоцентрирующимся. Для защиты тормозных дисков от перегрева их делают вентилируемыми, что позволяет более эффективно отводить тепло. Несмотря на кажущуюся простоту дисковый тормоз чрезвычайно сложный и требующий постоянного внимания механизм.
Плюсы дисковых тормозов:
§ Удобство и быстрота при проведении технического обслуживания.
§ Стабильность характеристик приводит к улучшению торможения.
§ Минимальный зазор между колодкой и диском позволяет максимально быстро приводить тормозную систему в действие.
§ Более эффективны, так как поверхность диска и колодок плоские, коэффициент трения больше чем у барабанных тормозов.
§ В отличие от барабанного механизма, где усилие ограничено прочностью барабана, дисковые тормоза практически не ограничены по тормозному усилию на колодках.
К минусам дисковых тормозов можно отнести:
§ Дисковые тормоза более открыты для воздействия пыли и грязи с полотна автодороги. Под воздействием высокой температуры грязь может кристаллизироваться и мешать свободному перемещению суппорта и колодок, в результате чего возникает эффект «подтормаживания», который может привести к перегреву тормозного механизма. Трескаются тормозные диски, сокращается срок службы ступичного механизма, в самом худшем случае может заклинить подшипник, что приведёт к катастрофическим последствиям.
§ Требуют постоянного визуального контроля со стороны водителя.
§ При продолжительном простое полуприцепа тормозные колодки могут «прикипеть» к тормозному диску.

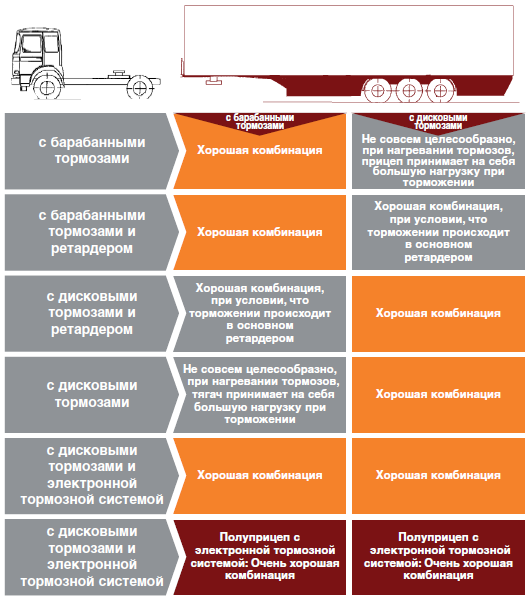

При выборе тормозной системы полуприцепа необходимо учитывать, какие тормоза установлены на тягач с которым предполагается его использование. На рис. 3 приведены различные комбинации и эффективность их использования
При правильной комбинации седельного тягача и полуприцепа, разница в эффективности дискового тормозного механизма перед барабанным, не превысит 7%.
Эксплуатационные расходы при выборе тормозной системы полуприцепа имеют немаловажное значение. В приведенных ниже таблицах 1 и 2, рассмотрены расходы на обслуживание барабанных и дисковых тормозных систем нового полуприцепа, оснащенного осями BPW. Срок эксплуатации 6 лет, среднегодовой пробег 200 000 км.
Ресурс тормозных колодок зависит от множества факторов: стиль вождения, использования или нет водителем моторного тормоза, местности, в которой эксплуатируется автопоезд (горы или равнина). Для простоты будем считать ресурс дисковых накладок 150 000 км, барабанных 200 000 км.

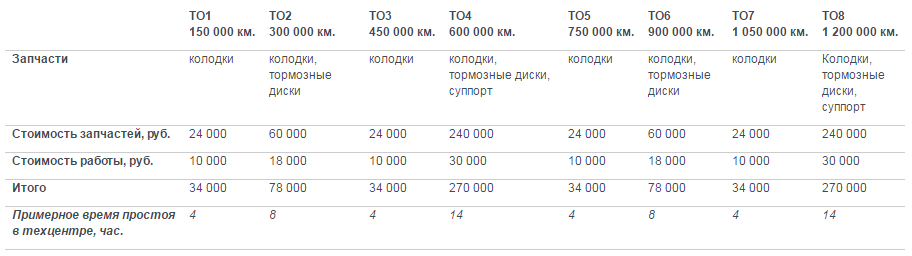

Таблица 1. Расходы на обслуживание дискового тормозного механизма.
Общая стоимость эксплуатационных затрат 832 000 рублей.
Примерное время простоя в техцентре — 60 часов.

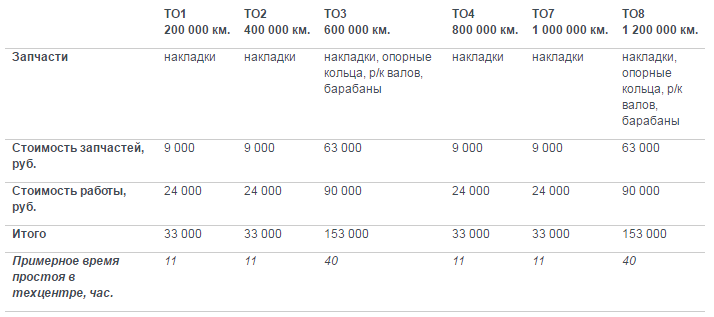

Таблица 2. Расходы на обслуживание барабанного тормозного механизма.
Общая стоимость эксплуатационных затрат 438 000 рублей.
Примерное время простоя в тех. центре — 124 часа.
Информация предоставлена компаниями: ООО «Глобал Трак Сервис», ООО «ИЛАРАВТО», главным механиком компании ГК «РОСПРОМ».
Выводы делать только вам.
